mini系列NH3-100L传感器
下载产品规格书
产品描述

本产品是用于测量氨气气体浓度的非消耗型长寿命氨气传感器,采用全新微型结构,具有短、小、轻、薄的特点,更适用于便携式和紧凑式仪器仪表

性能参数
量程 0 ~ 100 ppm
最大荷载 200 ppm
灵敏度 (20℃) 0.05 ± 0.02 μA/ppm
响应时间 (T90) ≤ 75 s
基线 (20℃) < ±0.2 μA
基线漂移 (-40℃ ~ 40℃) 0 ~ -3 ppm
分辨率 0.08 ppm
线性度 线性
偏压 0 mV

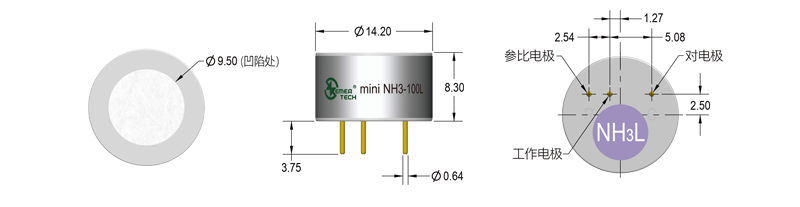

产品尺寸

工作环境
温度范围 -20℃ ~ 50℃
压力范围 1 ± 0.1 标准大气压
湿度范围 15% ~ 90%RH (无冷凝)
寿命
长期稳定性 < 2% 信号值/月
储存温度 10℃ ~ 30℃
使用寿命 年 (空气中)
储存时间 6个月 (专用包装盒中)
质保期 24个月
本质安全数据
200ppm氨气时最大电流 < 0.2 mA
最大开路电压 1.3 V
最大短路电流 < 1.0 A
物理性能
壳体材料 ABS
重量 1.5
方向性
安装说明

电极脚请正确连接,连接位置不对会影响传感器的正常工作;传感器应避免与有机溶剂、涂料、油类及高浓度气体接触;请勿直接在传感器上或靠近传感器的地方使用粘合剂,以防止塑料外壳的破裂;若在特殊环境下使用,请预先联系我们。

交叉灵敏度
气体 浓度 (ppm) 输出信号 (相当于ppm氨气)
一氧化碳 100 33.4
硫化氢 25 109.3
二氧化硫 20 2.8
一氧化氮 50 5.5
二氧化氮 10 -6.0
氢气 1000 19.3
环氧乙烷 50 0.0
氯气 10 -14.3
二氧化碳 5000 0.0

注:上述交叉灵敏度包括但不限于上述气体,该传感器有可能对其他气体有响应。交叉灵敏度的数值可能随着传感器的生产批次及测试环境的不同而变化。使用之前用目标气体进行标定。如果用交叉敏感气体进行标定,不保证其标定和测量的准确性。

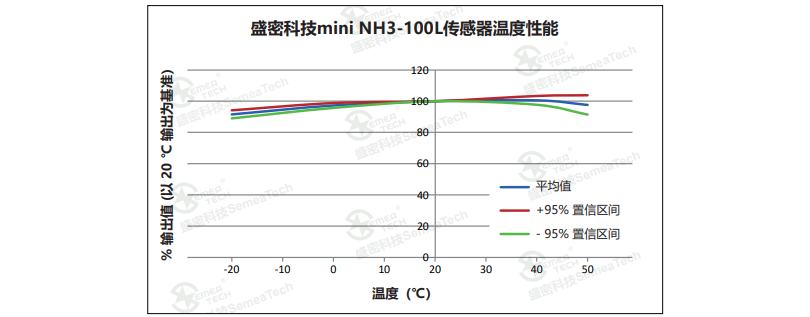

温度影响

安全说明

该传感器是为保障人身安全的特定仪器而设计的。为确保传感器在仪器中按其规格运作,应仔细阅读仪器使用手册,并在每次使用前用符合认证的目标校准气体进行标定,否则可能导致严重的意外伤害。请不要拆开壳体,防止电解液泄漏造成伤害。强烈建议客户参考本文档作为产品设计或应用来验证传感器性能。
